EtherCAT（以太網控制自動化技術）是一種基于以太網技術，采用實時時鐘同步的總線系統通訊方式，最初由德國倍福自動化有限公司(Beckhoff Automation GmbH) 研發。

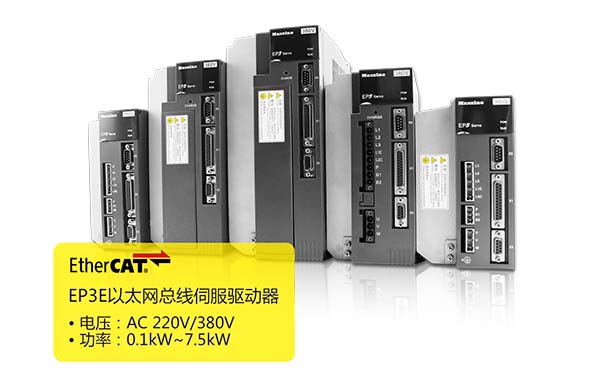

EP3E為武漢邁信電氣技術有限公司研發生產的新一代EtherCAT以太網總線伺服。

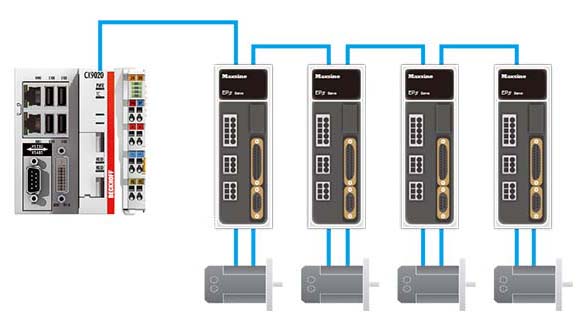

設備

• Beckhoff CX9020控制器

• EP3E-EC伺服驅動器

準備工作



• 首先EtherCAT通信需要記載EtherCAT從站信息的ESI文件（.XML格式）。主站通過ESI文件生成ENI，再構成EtherCAT網絡。

• 將ESI文件保存到TwinCAT/3.1/Config/Io/EtherCAT 根目錄下。下次開啟TwinCAT軟件時，才會自動掃描識別新加的ESI文件。

• EP3E_EC的EtherCAT通信接口X5為進線口，X6為出線口，P304參數設置為1時EtherCAT通訊打開。

示例工程的建立

1、新建工程

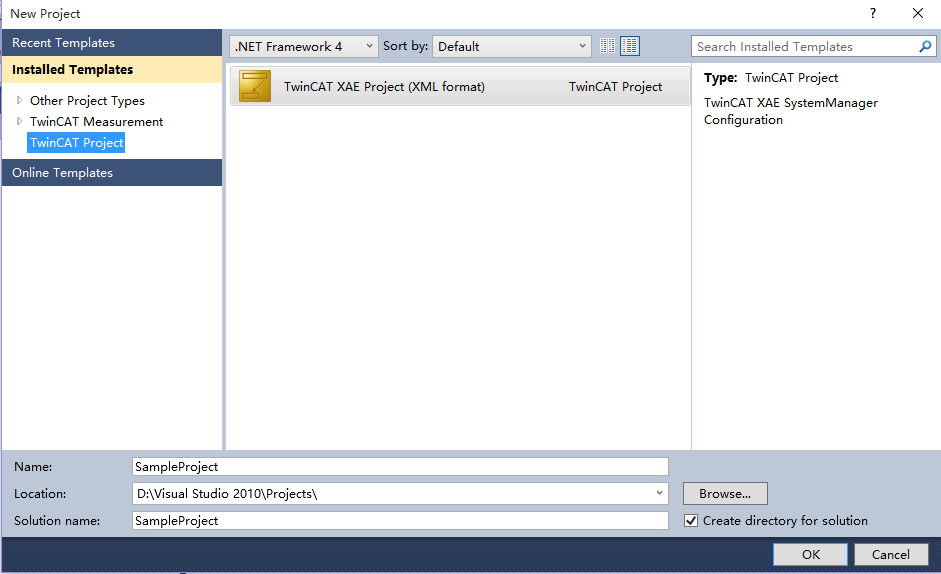

在建立工程界面中選擇TwinCAT Project，填入工程名稱，選擇工程保存地址，點擊OK。

2、搜索并連接控制器：

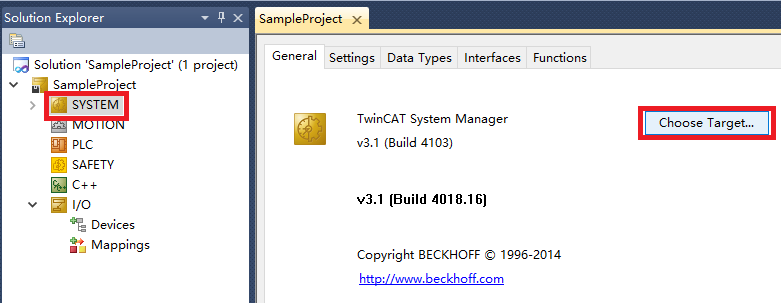

用 PC 鍵盤的“ F8”按鈕，或者在左側工程欄雙擊SYSTEM，打開界面，點擊“ Choose Target System”：

彈出“Choose Target System”窗體， 點擊“search Ethernet”

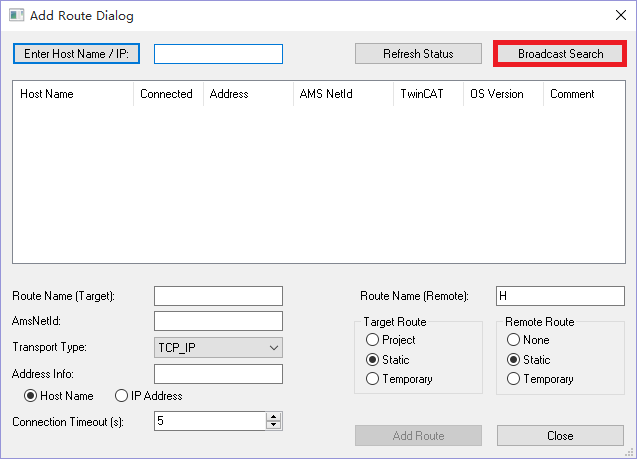

在彈出的窗體中點擊“Broadcast Search”

選中目標機器：（確定PC的IP地址網段與控制器保持一致）

若成功則 Connected 列顯示 X 標記， 如圖所示：

點擊 Close，返回前一窗體，可以見到剛剛添加的路由表項出現在列表中：

選中要配置的控制器，點擊 OK，在彈出的窗口中選擇yes切換操作系統：

如圖所示，當前連接的控制器和操作系統都由本地模式切換到目標系統；

在窗體的右下角為狀態顯示圖標，并且目標控制器為配置模式時，圖標顯示藍色，為運行模式時圖標顯示綠色。

3、TwinCAT NC 軸的配置

在我們掃描伺服從站時，同時系統能夠把軸配置上并直接link到掃描到的伺服從站。

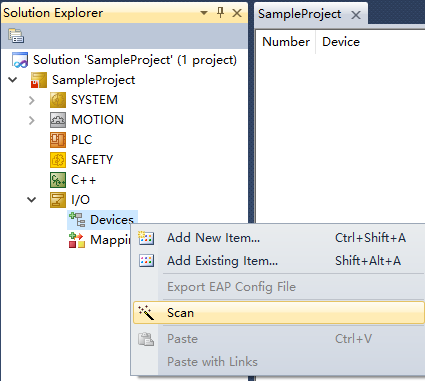

在配置模式下，點擊左側工程欄內IO，右鍵Devices，點擊Scan，

在彈出的窗體中勾選（EtherCAT），點擊OK，

Scan for boxes 選擇YES；

EtherCAT drive(s) added... 選擇YES 自動配置上軸并LINK；

Activate Free Run 選擇NO。

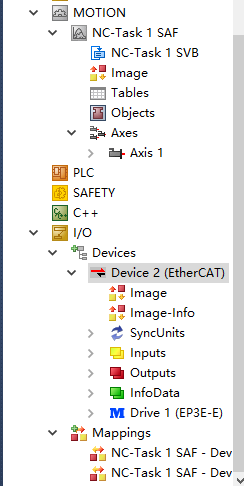

如圖，工程欄添加上了從站伺服和相對應配置上了一個軸；

運轉測試

4、修改AXIS1的部分參數：

由于在測試過程中，位置跟隨誤差可能出現較大偏差，所以建議暫時關閉跟隨誤差的監視：

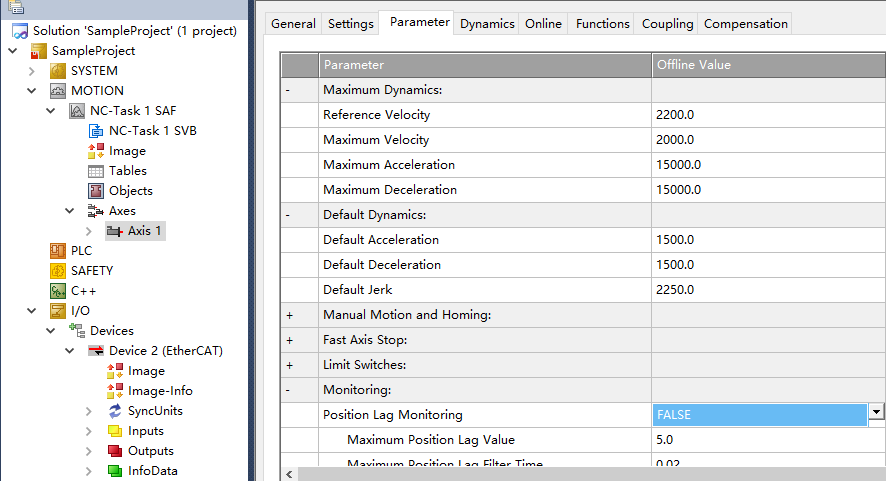

點擊左側工程欄中MOTION→Axes→Axis1，將Parameter窗口中的Monitoring下Position Lag Monitoring 改為false（關掉跟隨誤差監視）；

點擊左側工程欄中MOTION→Axes→Axis1→Enc，將Parameter窗口中的ScalingFactor Numerator值設為60，ScalingFactor Denominator值改為131072（視EP3E-EC驅動器參數P603*65536+P604的實際值而定）。

Scaling Factor：每個位置反饋的編碼器脈沖對應的距離。比如：電機轉動一圈131072個脈沖，而電機轉動一圈對應60mm，則Scaling Factor應為60/131072=0.000457763671875mm/Inc。

提示：對于空載調試， 習慣上， 把一圈設置為60mm， 這樣，1mm/s的速度就相當于1圈/min。因為電機的額定速度單位是rpm，調試時以rpm為速度單位比較直觀。

5、調試運行：

激活配置，轉入運行模式；

點擊工具欄中Activate Configuration 按鈕，點擊“確定”，進入運行模式，右下角圖標變為綠色。

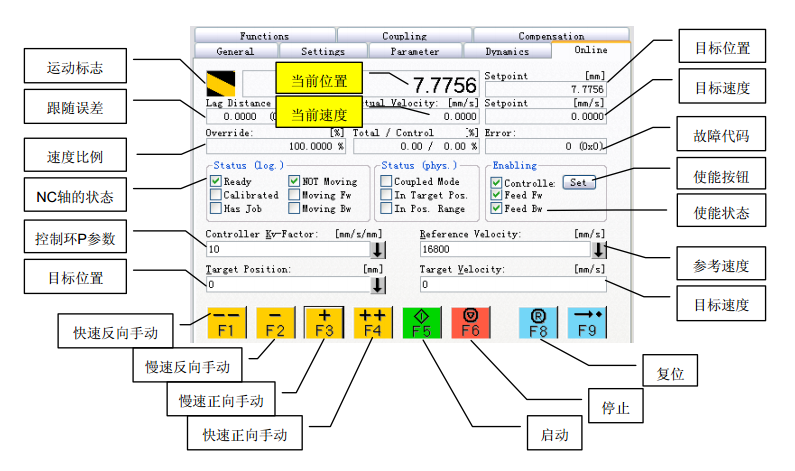

下圖為調試頁面，可進行使能、正反轉快慢點動調試。

點動測試

在上圖中，把 Kv-Factor 設為 0，并點擊旁邊的向下箭頭，以下載該參數。

然后分別點擊界面上的 F1-F9：

F1：反向快速點動，

F2：反向慢速點動，

F3：正向慢速點動，

F4：正向快速點動，

F5：按指定速度 Target Velocity 運動到指定位置 Target Position。

F6：停止當前動作。

F8： NC 軸復位。故障發生后， Error 文本框中有錯誤碼代碼提示。 F8 用于清除報警。

說明：此功能在 PLC 程序中通過功能塊 MC_Jog 實現。
